Datos del producto:
Pago y Envío Términos:
|
Contactos postes: | 2 + PE (3Pin) | Longitud de cable: | el 1m |
---|---|---|---|
Género del conector: | Conector macho | Chaqueta del cable: | PVC o PUR |
Codificación de la chavetera: | Código de S | Estándar de referencia: | IEC 61076 2 111 |
Color del cable: | Negro | Terminación: | El prensar |

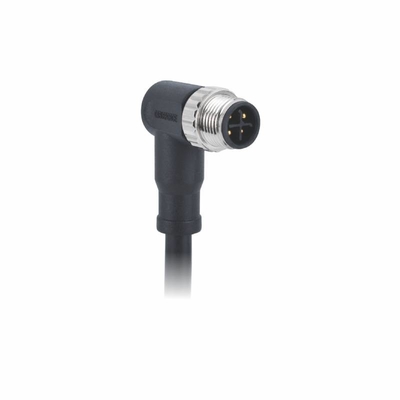

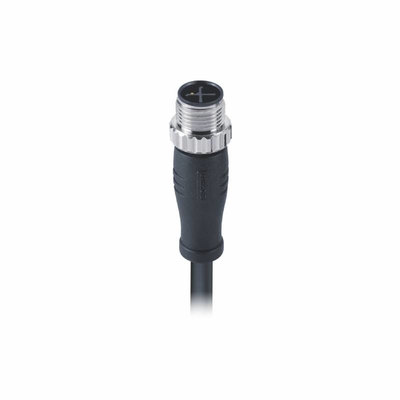

Alta luz: | Conector circular sin blindaje M12,conector circular de 12A M12 |
Datos técnicos del conector
|
|||||||||
Number modelo
|
MC03C1LCSB16CK10
|
||||||||
Conectores no.
|
2+PE (3Pin)
|
||||||||
Fijación del sistema
|
Tornillo M12×1.0
|
||||||||
Voltaje clasificado |
CA 630V
|
||||||||
Voltaje de impulso | 5000V | ||||||||
Indicador de alambre
|
² de 1.5m m (AWG 16)
|
||||||||
Sobre el moldeado
|
TPU
|
||||||||
Resistencia de aislamiento
|
≥100MΩ
|
||||||||
Resistencia de contacto
|
≤5mΩ
|
||||||||
Portador del contacto
|
PA66 + GF | ||||||||
Recubrimiento de contacto
|
Au (oro)
|
||||||||
Grado de la protección
|
IP67, IP68
|
●Aprobaciones de IP67 IP68 IP69K y de la UL
●Longitud de cable modificada para requisitos particulares con Ethernet Profinet del PVC LSZH de PUR
●Diseño antivibraciones del tornillo de cierre
●Tornillos de acoplamiento con diseño antivibraciones, 48 horas del metal robusto de sal de prueba de espray
●Uso: Profibus
●Gama de temperaturas: -25 dinámico ~ 80℃, parásitos atmosféricos: -40 ~ 80℃.
●RoHS, ALCANCE obediente.
FAQ
●¿Cuál es la codificación M12?
Puestos simplemente, los códigos M12 se diseñan para guardar los cables el acoplarse con las conexiones correctas para asegurarse de que, por ejemplo, un cable eléctrico de corriente alterna no se está enganchando para arriba con un cable de Ethernet.
●¿Cuál es Ethernet M12?
El conector del enchufe del cuatro-perno M12 con la codificación de D se ha definido como estándar industrial de Ethernet según IEC 61067 2 101 que la enmienda 1. PNO también apoya el uso de este tipo del conector y lo ha incluido ya dentro de sus especificaciones de cableado de Profinet junto al conector de vaivén RJ45.
●¿Qué la EMI y la IRF está protegiendo?
La EMI que protege y el proteger de la IRF reduce susceptibilidad electrónica del malfuncionamiento bloqueando ondas electromagnéticas externas indeseadas o evitando que las ondas electromagnéticas internas emitan e interfiriendo otros circuitos o dispositivos.
